HOT ! SUGATSUNE スガツネ工業 ステンレス鋼製 三次元調整機能付隠し丁番 DXE100 170-017-704 DXE100 | LAMP ランプ 建築金物 家具金物 建具 部品 パーツ 住宅 金具 金物 蝶番 丁番 調整 隠し丁番 本体 ステンレス銅 ドア 扉 丈夫 内装 部品交換 DIY

※image photo

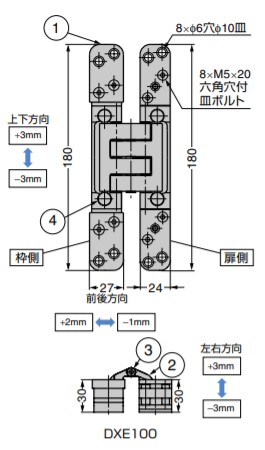

●上下、左右、前後方向の微調整が簡単にできる三次元調整機能付です。
●調整方法にキネマティックコントロールを採用することにより、調整時の軸のぶれをなくし、本体にかかる負担を少なくしています。
【注意】
●使用するクローザーによっては、動きが悪くなったり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
●ストッパー付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。
戸当りはクローザーのストッパーより先に当たる位置で、扉の中心より戸先側に取り付けてください。
【別売品】

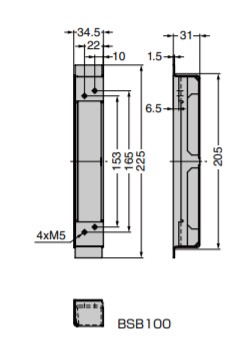

●板金取付座BSB100（枠側用）

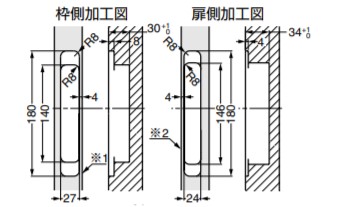

【加工寸法】
X：Y：Z：面取り
4：4：1：不要
5：4：2：不要
6：4：3：不要
7：4：4：2
5：5：1：2
6：5：2：2
※扉を開閉させるために、加工寸法により扉と枠の面取りが必要です。
【材料】
(1)本体：ステンレス鋼（SUS430)
(2)アーム：ステンレス鋼
(3)回転軸：ステンレス鋼（SUS304)
(4)ベアリング：樹脂
【仕上】
(1)本体：素地
(2)アーム：素地
(3)回転軸：素地
(4)ベアリング：-
【サイズ】
扉幅：1000以下
扉高さ：2100以下
【開き角度】180度
【耐荷重N】1180 /2ヶ
【耐荷重kgf】120 /2ヶ
【重量】972g
【注文コード】170-017-704
【品番】DXE100
[ 輸入 ] このマークの製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
